Protocolos elementales para algunas tareas comunes en los estudios de morfometría geométrica.

Buscar ejemplos

23 mayo, 2017

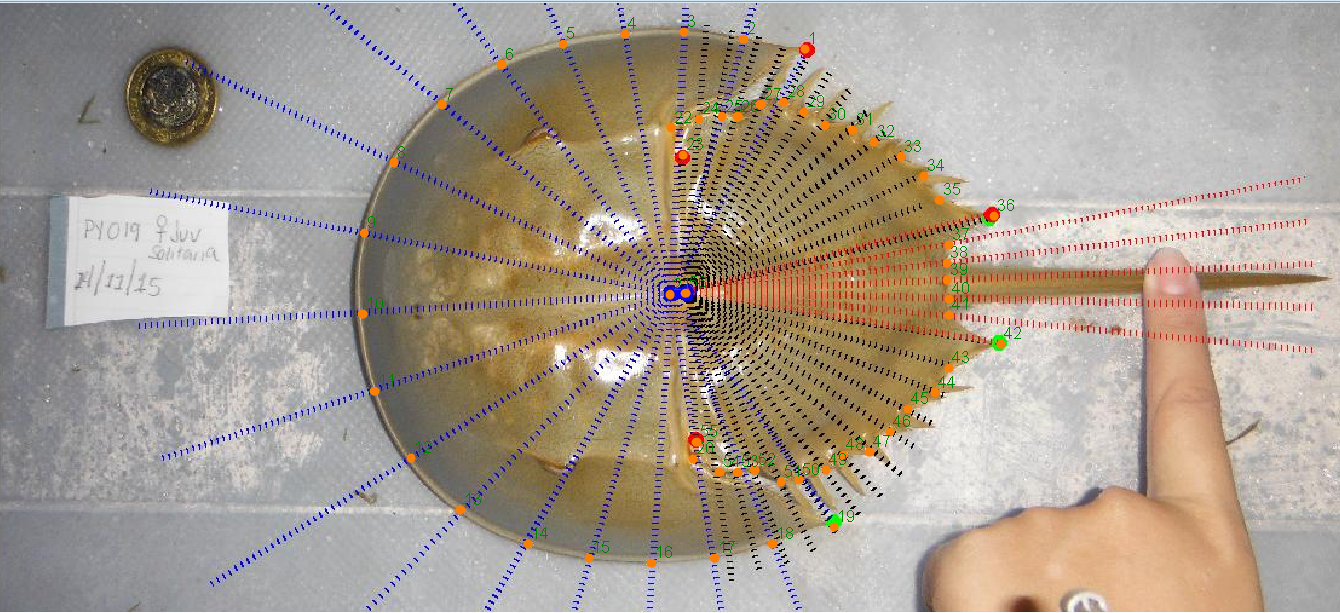

Diseño de plantilla con cuatro abanicos

Este diseño usa cuatro abanicos para el registro de la forma del prosoma y opistosoma de especímenes de la cacerolita de mar (Limulus polyphemus)
Los puntos (marcas y semi-marcas) se usarán para analizar la variación de la forma en relación a las caracteristicas ecológicas de varias localidades en la costa norte de la peninsula de Yucatán. Esta fotografía es cortesía de la Bióloga Priscila Martínez (UADY)

12 agosto, 2016

Diseño de una plantilla combinando peines, abanicos y marcas


Este diseño usa dos pienes, un abanico y varias marcas para el registro de la forma del cráneo de  murciélagos del genero Myotis.
Los puntos (marcas y semi-marcas) se usaron para analizar la variación de la forma en relación a la función masticatoria. Esta foto es cortesía de la Dra, Sandra Ospina.
La referencia del artículo esta aqui >>>

17 abril, 2015

Diseño para el registro de las marcas en un ala de Euglossa

Las 18 marcas se colocaron en las intersecciones entre venas. A partir de las coordenadas se calcularon diez distancias entre pares de marcas y siete ángulos entre trios de marcas con el programa TMorphGen (IMP, Sheets 2006).

Las 18 marcas también se usaron para analizar estadísticamente el poder de discriminación de morfotipos de machos mediante el patrón de venación en las alas de Euglossa viridissima y E. dilemma en mesoamerica.

07 marzo, 2013

Diversidad de organismos y formas estudiados en el Lab

  FOTOGRAFIAS CON CAMARA DIGITAL MONTADA
SOBRE SOPORTE VERTICAL


--
--
El craneo fue fotografiado haciendo zoom para lograr que el objeto ocupe la mayor parte del campo, dejando libre la zona deformada del borde. Foto cortesia del Dr. Jose Antonio Guerrero, Fac. de Biologia, U. A. Edo. Morelos. Cuernavaca.
--

--
--
---

FOTOGRAFIA CON CAMARA DIGITAL MONTADA
SOBRE MICROSCOPIO ESTEREOSCOPICO
-
-


-
Menton de un Passalido (Coleoptera). Fotografia cortesia de Larry Jimenez, Posgrado. INECOL. Foto tomada con una  Cámara D-SLR Canon 50D, adaptada al tubo C de un microscopio estereoscopico. La escala es en milimetros.
Ejemplo de fotografia bajo el microscopio estereóscopico.

Primero las alas se prepararon y alinearon en un portaobjetos. Luego cada ala individualmente se fotografió bajo el estéreomicroscopio. Las unidades de la regla en la imagen son milimetros.
--
Diente de tiburón
--

--
FOTOGRAFIAS CON CAMARA DIGITAL MONTADA
SOBRE MICROSCOPIO COMPUESTO
Hoja de un musgo (Braunia, Hedwigiaceae). Foto tomada al microscopio compuesto
--

Semillas de chile jalapeño. Foto tomada al microscopio estereóscopico.


16 febrero, 2012

Composicion de la foto para morfometria

Composición:

La foto de la izquierda no es recomendable. El objeto en la foto de la derecha llena el espacio del rectángulo interno imaginario donde la deformación es mínima o ausente.

Caracteristicas:
Ejemplos:

La hoja ocupa la zona sin deformacion del rectangulo central imaginario. La foto fue tomada con una cámara analoga Sony CCD DXC-107A. Foto cortesia de la Dra. Martha Martinez, Herbario, Fac. Ciencias. UNAM.
El craneo fue fotografiado haciendo zoom para lograr que el objeto ocupe la mayor parte del campo, dejando libre la zona deformada del borde. Foto cortesia del Dr. Jose Antonio Guerrero, Fac. de Biologia, U. A. Edo. Morelos. Cuernavaca.
Menton de un Passalido (Coleoptera). Fotografia cortesia de Larry Jimenez, Posgrado. INECOL. Foto tomada con una  Cámara D-SLR Canon 50D, adaptada al tubo C de un microscopio estereoscopico. La escala es en milimetros.

19 octubre, 2011

Plantilla con doble peine para registrar la forma de una hoja



PLANTILLA PARA UBICAR SEMIMARCAS
Ejemplo de sistema de muestreo del contorno mediante semimarcas. Hoja de una especie del genero Braunia (Hedwigiaceae).

La plantilla para ubicar puntos consiste en dos peines de 12 lineas dibujados con el programa MakeFan.
El contorno de la lámina se registra en los puntos donde se intersecta el margen con cada linea del peine.
